تشريح وأهمية مجموعة المحور الخلفي

ال مجموعة المحور الخلفي ، غالبًا ما يلعب مكونًا يتم التغاضي عنه ولكنه حاسمًا ، دورًا محوريًا في أداء السيارة وسلامتها وديناميات القيادة الشاملة. إنه بمثابة صلة حاسمة بين العجلة ونظام تعليق السيارة ، مما يسهل دوران العجلات مع دعم وزن السيارة وقوة الإرسال إلى العجلات في المحاور المدفوعة. يعد الفهم الشامل لتصميمه ووظائفه وقضاياها المشتركة والصيانة ضرورية لمهنيي السيارات وعشاقها على حد سواء.

التشريح والوظيفة
في جوهرها ، تعد مجموعة المحور الخلفي قطعة هندسية متطورة مصممة لتحمل القوى الهائلة. تتضمن مكوناته الأساسية عادة ما يلي:
HUB: الجزء الدوار المركزي الذي تم تثبيته العجلة. إنه يتميز بأزرار العجلات وشفة تصاعد للعجلة.
المحامل (محامل العجلات): ربما تكون هذه العناصر الأكثر أهمية ، مما يسمح للمركز بالتدوير بسلاسة مع الحد الأدنى من الاحتكاك. غالبًا ما تتضمن مجموعات المحور الحديثة وحدات تحمل خالية من الصيانة وخالية من الصيانة (غالبًا ما يشار إليها باسم "وحدات محمل المحاور" أو "وحدات محور العجلات") ، والتي تدمج المحمل ، المحور ، وأحيانًا حلقة مستشعر ABS في وحدة واحدة قابلة للاستبدال. قد تتميز التصميمات القديمة بمحامل أسطوانة مدببة داخلية وخارجية منفصلة تتطلب تعبئة دورية مع الشحوم.
تحمل الإسكان/المفصل: يضم هذا المكون المحامل ويوفر نقاط التثبيت لمكونات التعليق (على سبيل المثال ، أذرع التحكم ، امتصاصات الصدمات) وسبجار الفرامل.
مستشعر ABS (إن أمكن): تتضمن العديد من مجموعات المحور الحديثة مستشعر ABS (نظام الفرامل المضاد للانغلاق) وحلقة النغمة. يراقب هذا المستشعر سرعة العجلة ، مما يوفر بيانات مهمة إلى وحدة التحكم في ABS لتشغيل الفرامل وغالبًا لأنظمة التحكم في الجر والتحكم في الاستقرار.
لوحة الغبار/لوحة الدعم: تحمي مكونات الكبح وتجميع المحور من الأوساخ ، والحطام ، والرطوبة.
جوز المحور (للمحاور المدفوعة): في المركبات ذات العجلات الخلفية المدفوعة ، يقوم جوز المحور الكبير بتأمين مجموعة المحور إلى عمود المحور ، مما يضمن التحميل المسبق المحمل المناسب.

يمكن تقسيم الوظيفة الأساسية لتجميع المحور الخلفي إلى:
دعم وزن السيارة: يحمل جزءًا كبيرًا من الحمل الثابت والديناميكي للسيارة.
تسهيل دوران العجلات: تسمح المحامل المدمجة للعجلة بالتدوير بحرية وسلاسة مع الحد الأدنى من الاحتكاك ، مما يتيح حركة مركبة فعالة.
نقل عزم دوران محرك الأقراص (للمحاور المدفوعة): في مركبات العجلات الخلفية (RWD) ومركبات الدفع الرباعي (AWD) ، يقوم مجموعة المحور بنقل الطاقة الدورانية من الفرق ، عبر عمود المحور ، إلى العجلة.
توفير تصاعد للمكابح: يوفر مجموعة المحور سطح التثبيت لدوار الفرامل/الأسطوانة.
تمكين التحكم في ABS/الجر: يعد مستشعر ABS المدمج (إن كان موجودًا) أمرًا حيويًا للأداء المناسب لأنظمة سلامة المركبات الحديثة.

أنواع مجموعات المحور الخلفي
يمكن أن يختلف تصميم مجموعات المحور الخلفي بشكل كبير اعتمادًا على تكوين قيادة السيارة ونوع التعليق:
مجموعات محور المحور غير المحرك (على سبيل المثال ، محاور خلفية للعجلات الأمامية): عادة ما تكون هذه أبسط ، مصممة بشكل أساسي لدعم العجلة والسماح بالتناوب. أنها لا تنقل عزم الدوران محرك. غالبًا ما تتميز بمركز متكامل وحامل.
مجموعات محور محور مدفوعة (على سبيل المثال ، دفع العجلات الخلفية ، الدفع الرباعي): هذه أكثر قوة ، مصممة لتحمل القوى المرتبطة بنقل طاقة المحرك إلى العجلات. أنها عادة ما تدمج التجويف الشريرة لزميل مع رمح المحور.

ضمن هذه الفئات ، توجد الاختلافات بناءً على تصميم المحمل:

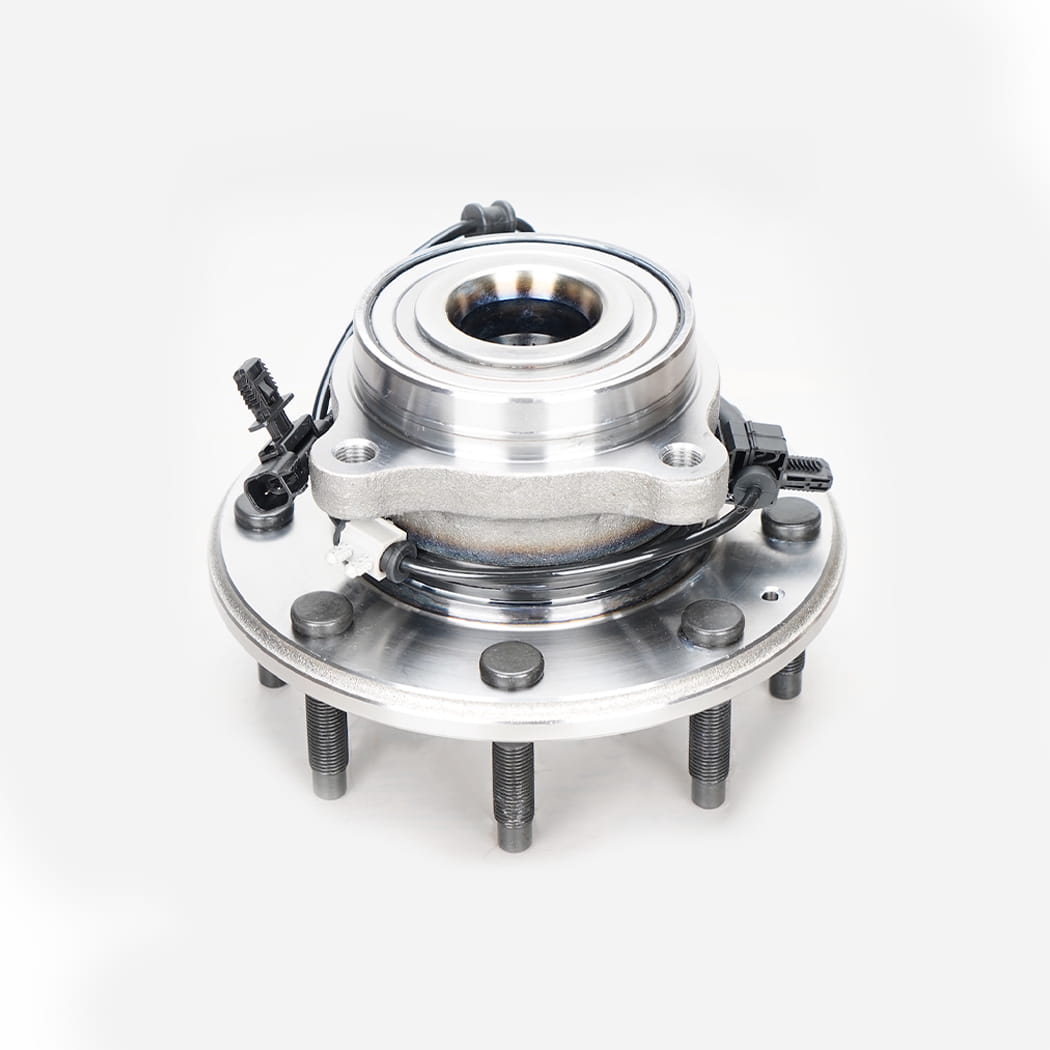

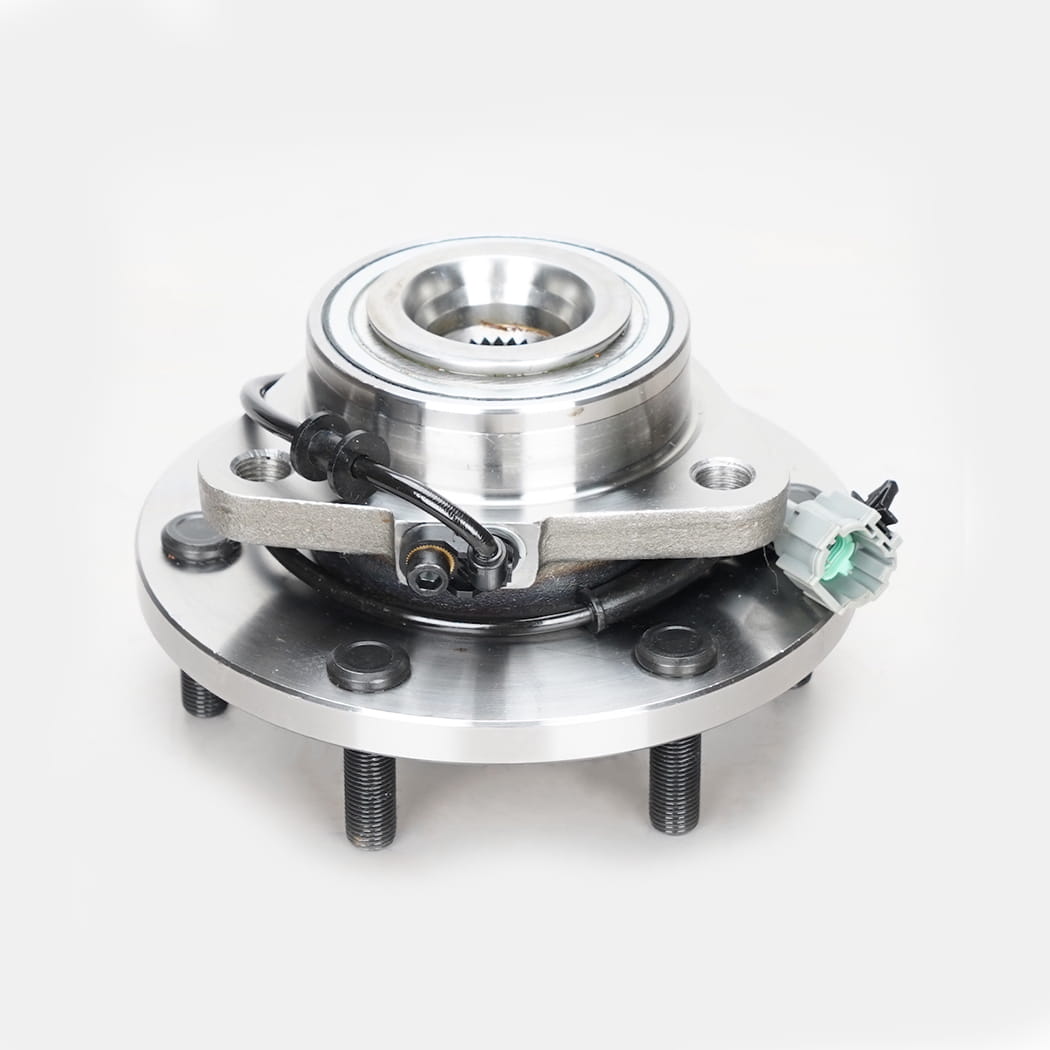

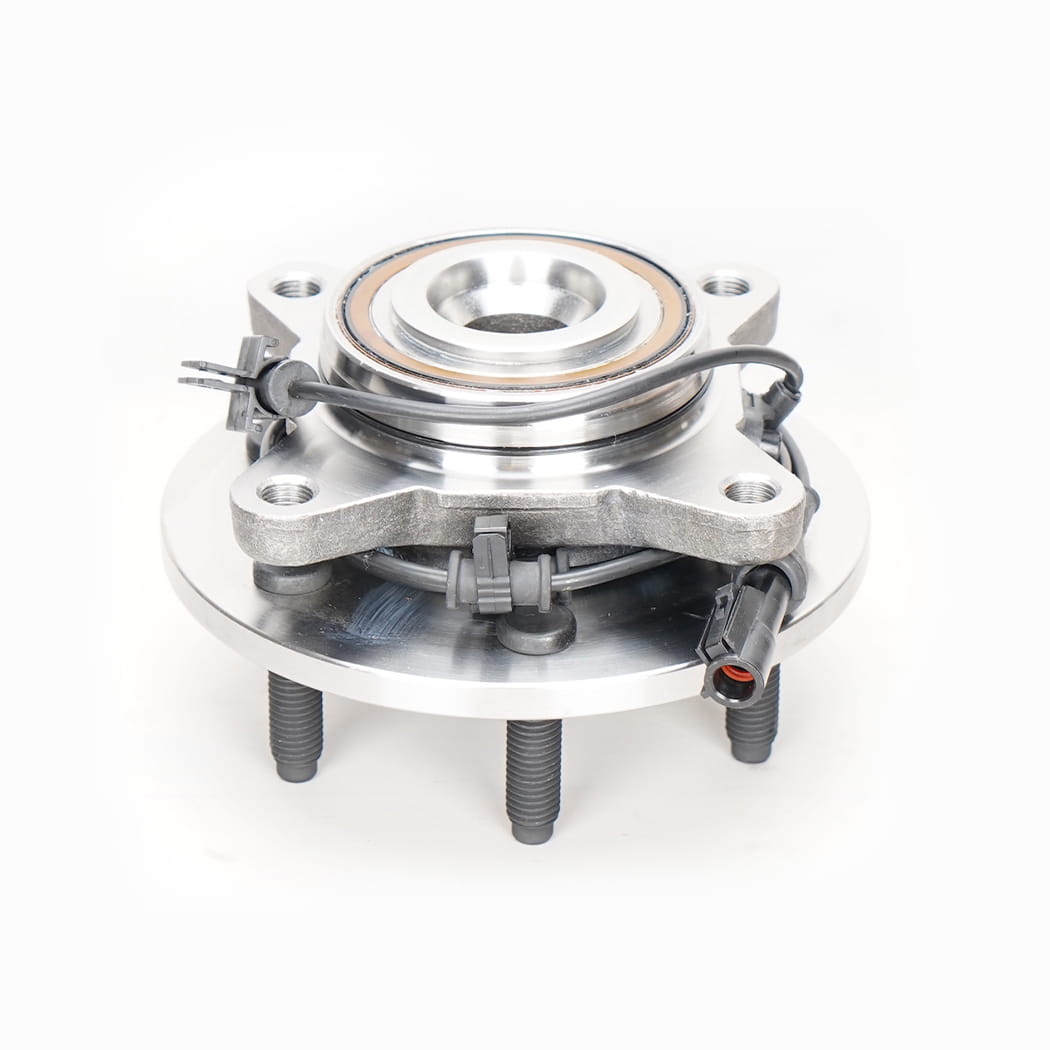

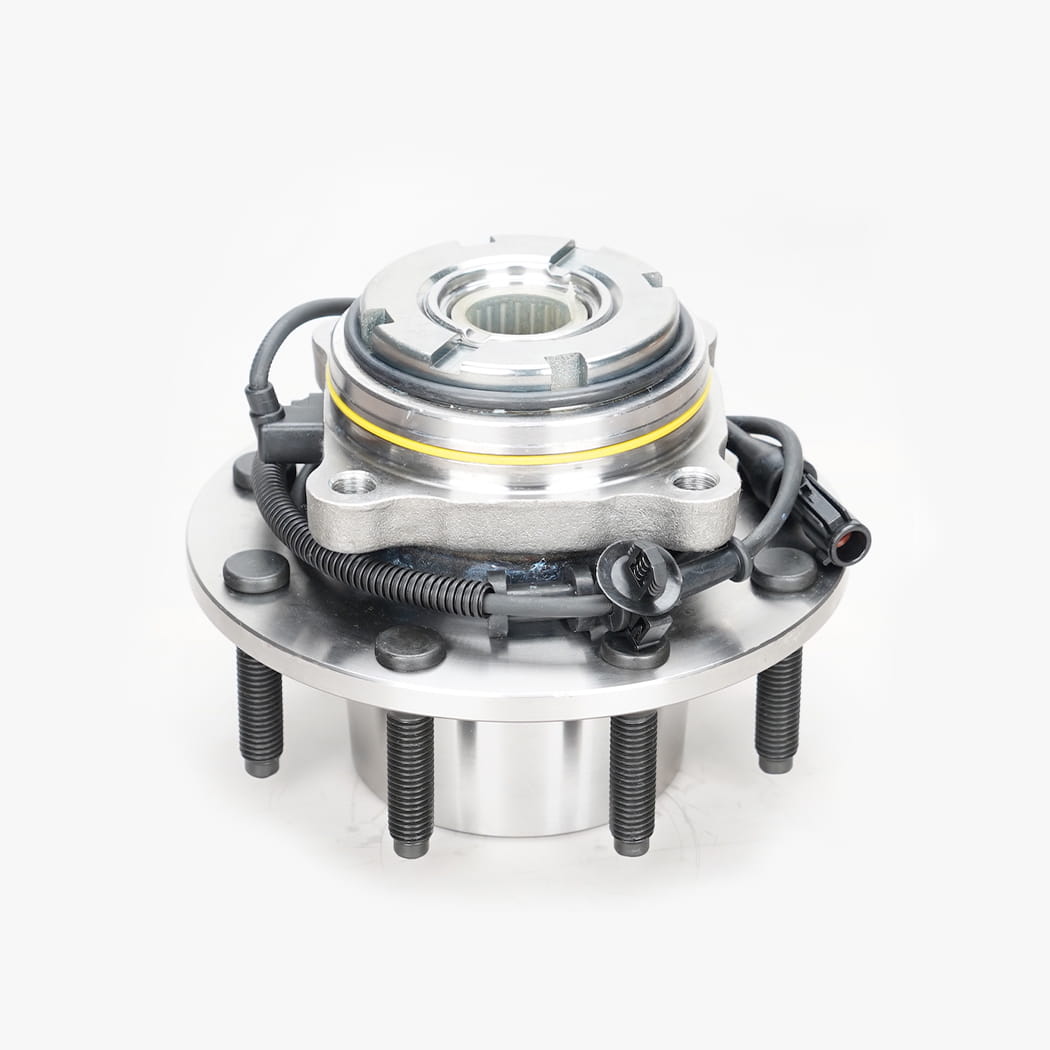

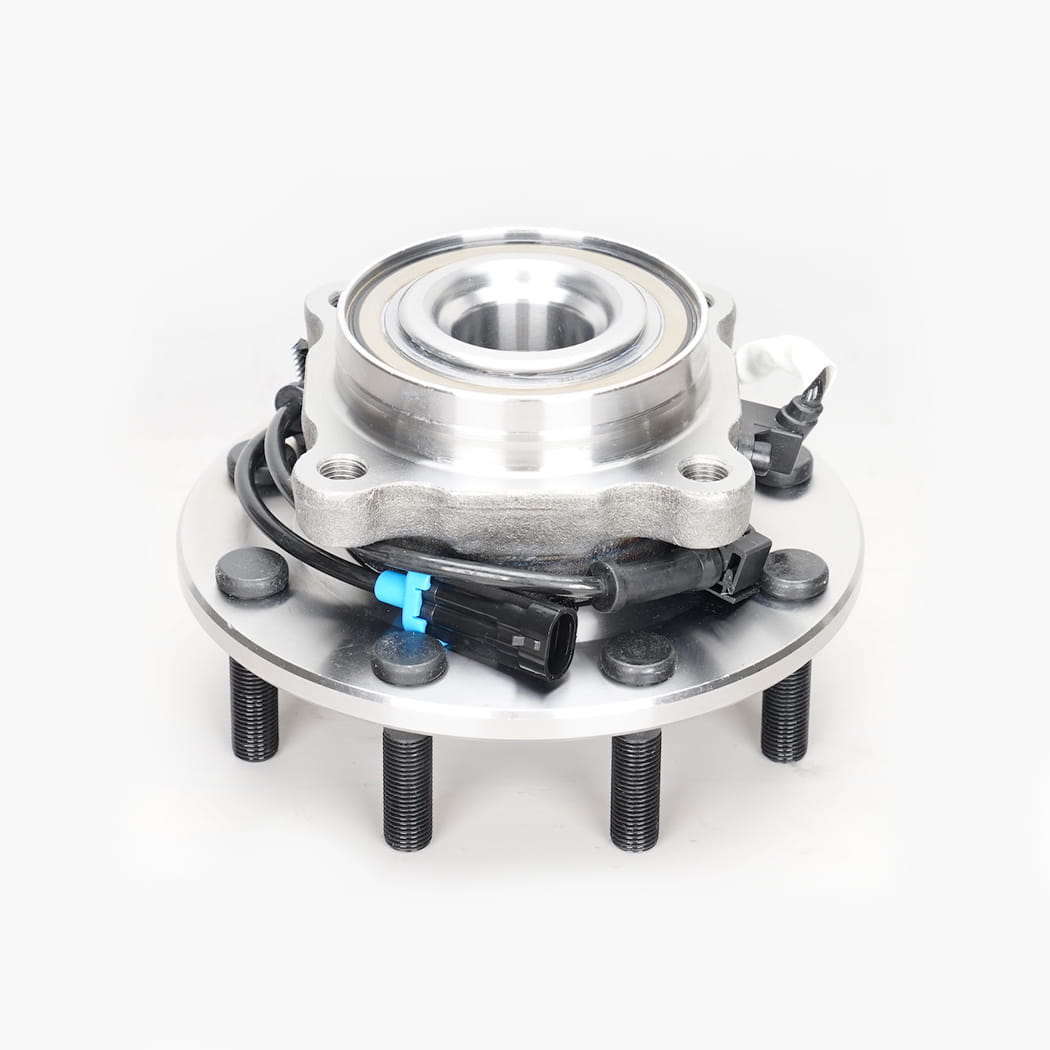

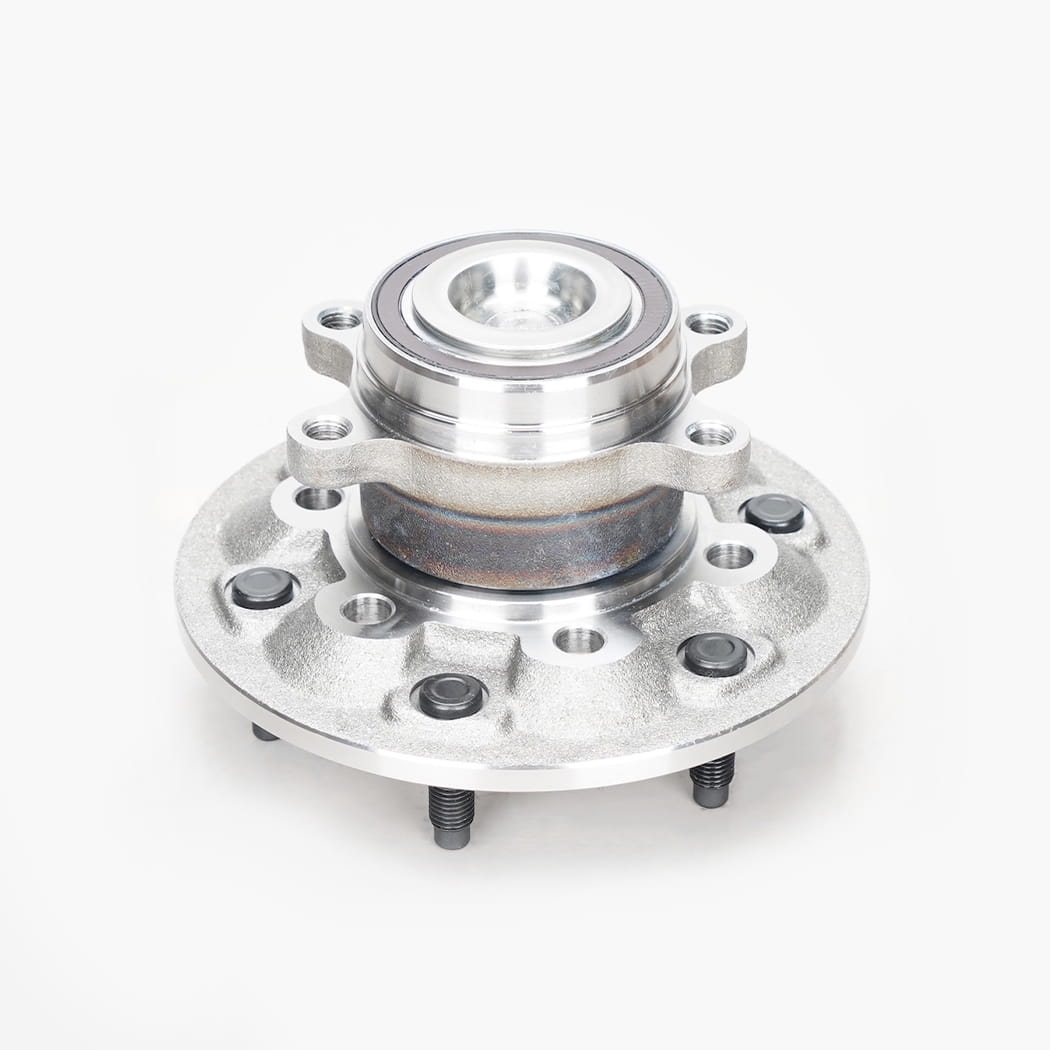

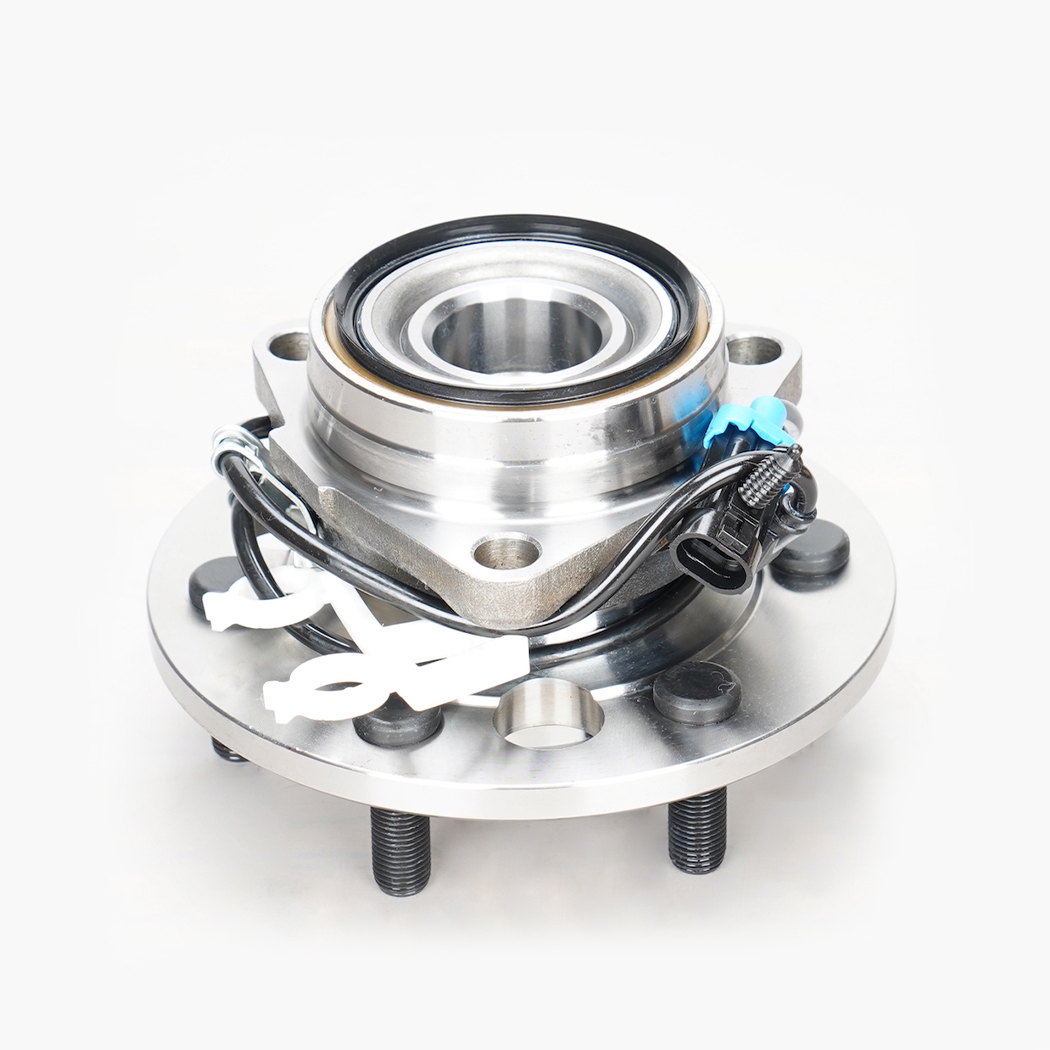

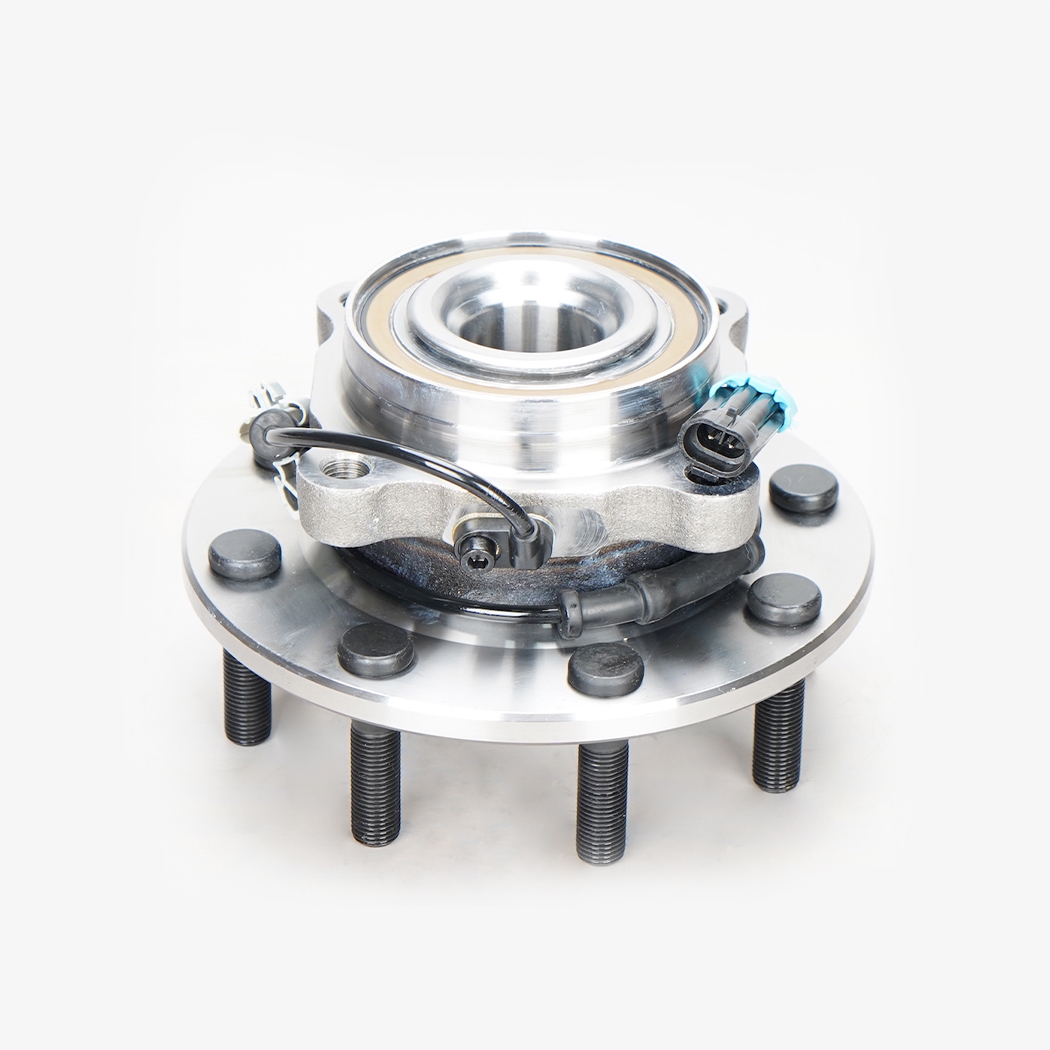

وحدات محرك المركز المتكامل (المحامل الموحدة): التصميم الحديث الأكثر شيوعًا. هذه هي الوحدات المختومة التي تحتوي على سباقات الحمل ، وعناصر المتداول ، وغالبًا ما تكون شفة المحور ومستشعر ABS. وهي مصممة لاستبدالها بسهولة كوحدة واحدة.
تستخدم هذه الأنظمة محامل أسطوانة مدببة قابلة للخدمة: موجودة في المركبات القديمة ، وتستخدم محاملين منفصلة مدببة (داخلية وخارجية) تتطلب فحصًا دوريًا وتنظيفًا وتشحيمًا وتعديلًا للتحميل المسبق.

القضايا والأعراض الشائعة
بسبب الإجهاد المستمر والقوى التي تتحملها ، فإن مجموعات المحور الخلفي عرضة للارتداء والفشل. تشمل المشكلات الشائعة:
المحامل البالية أو التالفة: هذه هي القضية الأكثر انتشارًا. تشمل الأعراض:
الهدر أو الطنين أو الضوضاء الهائلة: غالبًا ما يزداد بالسرعة وقد يتغير عند الدوران.
الاهتزاز: شعرت من خلال عجلة القيادة أو أرضية السيارة.
رفاهية العجلات/اللعب: اللعب المفرط عند هز العجلة أفقيًا ورأسيًا.
ارتداء إطارات غير متكافئ.
إضاءة ABS Light: إذا كان مستشعر ABS المدمج تالفًا أو يعطل.
شفة المحور المنحنى أو التالفة: يمكن أن تحدث بسبب تأثير (على سبيل المثال ، ضرب حفرة ، كبح) يؤدي إلى تمايل العجلات والاهتزاز.
التآكل: يمكن أن تستول على المكونات ، مما يجعل الإزالة صعبة وربما تؤثر على تشغيل المستشعر.
فشل مستشعر ABS: يمكن أن يؤدي إلى إضاءة ضوء تحذير ABS وعلاقة أنظمة التحكم في الجر/الجر.
ترصيع العجلات المجردة: من عزم الدوران غير السليم أو إزالة/تركيب العجلات المتكررة.

التشخيص والاستبدال
التشخيص الدقيق لتجميع المحور الخلفي الفاشل أمر بالغ الأهمية. هذا يتضمن عادة:
اختبار الطريق: للاستماع إلى الضوضاء المميزة (الهدر ، الطنين) وشعور بالاهتزازات.
التفتيش البصري: التحقق من علامات الضرر أو التسريبات أو المكونات الفضفاضة.
فحص العجلات: قم بربط السيارة وتهز العجلة للتحقق من اللعب المفرط.
استمع مع سماعة الطبيب: تحديد مصدر ضوضاء تحمل.
مسح مستشعر ABS: استخدام ماسح ضوئي تشخيص للتحقق من رموز خطأ ABS.

غالبًا ما يكون استبدال مجموعة المحور الخلفي ، وخاصة الوحدات المتكاملة ، واضحًا ولكن يتطلب أدوات والتزامًا محددين لمواصفات عزم الدوران المصنعة. تتضمن الخطوات الرئيسية بشكل عام:
رفع وتأمين السيارة: استخدام جاك يرمز إلى الأمان.
إزالة العجلة والمكابح مكونات: الفرجار ، الدوار/الأسطوانة.
فصل سلك مستشعر ABS: إن أمكن.
إزالة جوز المحور: للمحاور المدفوعة.
إلغاء حل مجموعة المحور: من الذراع المفصل/الزائدة.
تثبيت مجموعة المحور الجديدة: ضمان المحاذاة المناسبة وعزم الدوران على المواصفات.
إعادة توصيل مستشعر ABS وإعادة تجميع الفرامل.
خفض السيارة وعزم الدوران المكسرات.

الصيانة وطول العمر
في حين أن وحدات محمل المحور الحديثة خالية من الصيانة إلى حد كبير ، فإن بعض الممارسات يمكن أن تسهم في طول العمر:
عزم العجلات المناسبة: يمكن أن تؤكد المكسرات الزائدة أو غير المضيئة على المحور والمحامل. استخدم دائمًا مفتاح عزم الدوران.
تجنب التحميل الزائد للسيارة: إن تجاوز قدرة وزن السيارة يضع الضغط غير المبرر على جميع مكونات التعليق ، بما في ذلك مجموعات المحور.
معالجة المشكلات على الفور: يمكن أن يؤدي تجاهل العلامات المبكرة لفشل التحمل إلى فشل كارثي ، مما قد يتسبب في فصل العجلة أو فقدان السيطرة.
عمليات التفتيش العادية: أثناء دورات الإطارات أو خدمة الفرامل ، يمكن لفحص سريع لمنطقة المحور للعب أو الضوضاء غير العادية أن يلتقط المشكلات في وقت مبكر.
قطع غيار استبدال الجودة: عندما يكون الاستبدال ضروريًا ، فإن الاستثمار في OEM عالية الجودة أو قطع غيار ما بعد البيع ذات السمعة الطيبة أمر بالغ الأهمية للموثوقية وطول العمر.

في الختام ، تعد مجموعة المحور الخلفي مكونًا حيويًا ولكنه في كثير من الأحيان. يضمن تصميمه المتطور دوران عجلات سلس ، ويدعم وزن السيارة ، ويساهم بشكل كبير في قيادة السلامة والأداء. إن فهم وظيفتها ، والتعرف على أعراض الفشل ، والالتزام بإجراءات الصيانة والاستبدال المناسبة أمر بالغ الأهمية للحفاظ على سلامة المركبات وضمان تجربة قيادة آمنة ومريحة.
